はじめに
今回はUEのブループリントのみでさいころの目を判定します。
この記事を書くにあたって以下の記事を参考にしました。
個人の備忘録としてまとめています。誤った情報がある場合があります。
コメントにてご指摘のほどお願いいたします。
実装としてはそれぞれの面でワールド座標で一番高い面を確認するだけのシンプルな仕組みです。
8面ダイスで作成していますが何面でも実装は同じです。
解説
①さいころをサクッとモデリング
せっかくなので8面ダイスにしました。
②モデルのインポート
スタティックメッシュとしてエディタにインポートしました。

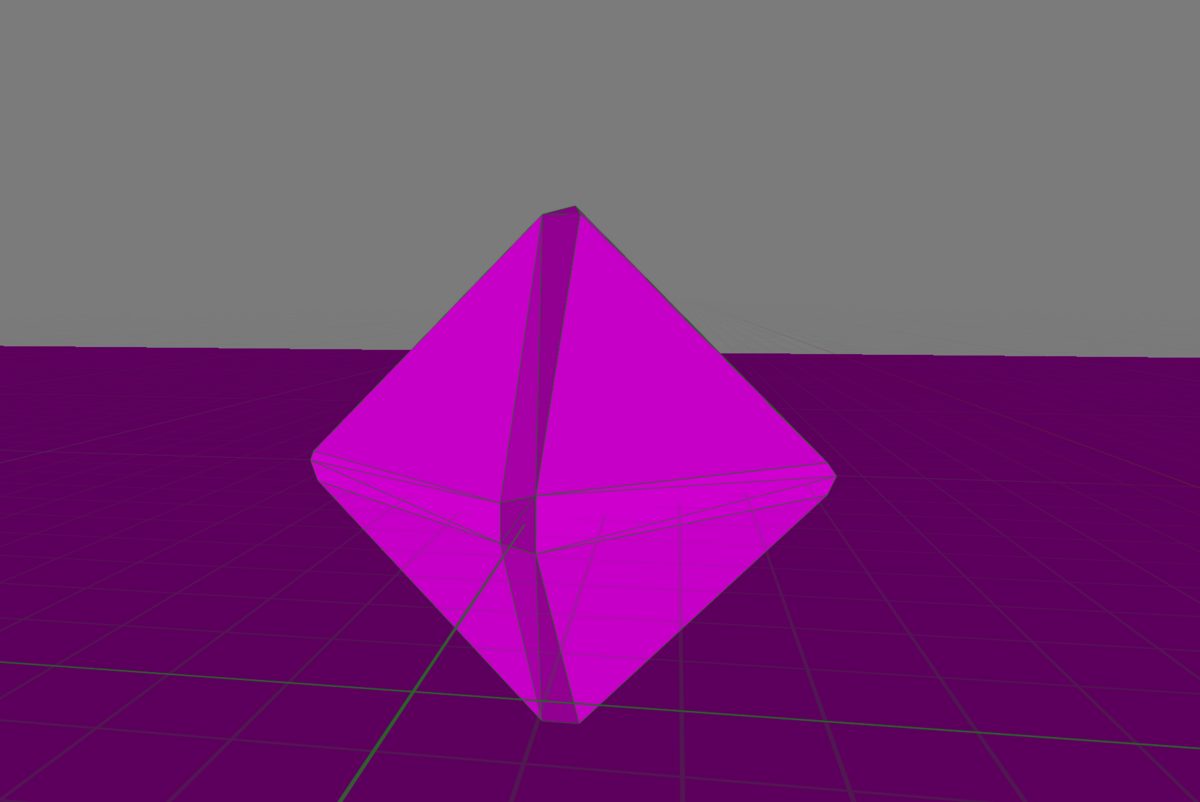

また、少し荒いですが、凸型分解でコリジョンを付けます。
レベルに配置後SimulatePhyscsにチェックを入れて物理で動くようになりました。
上手く動かないという場合はこちらの記事をお読みください。
③アクタの作成

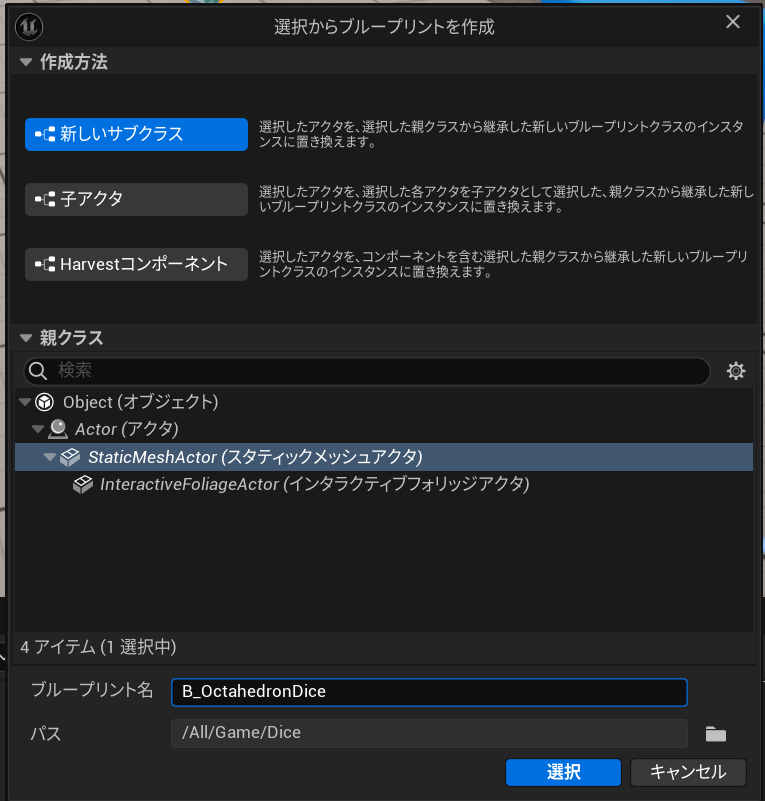

スタティックメッシュからアクタに変換します。
名前はB_OctahedronDiceにしました。
④シーンコンポーネントの追加

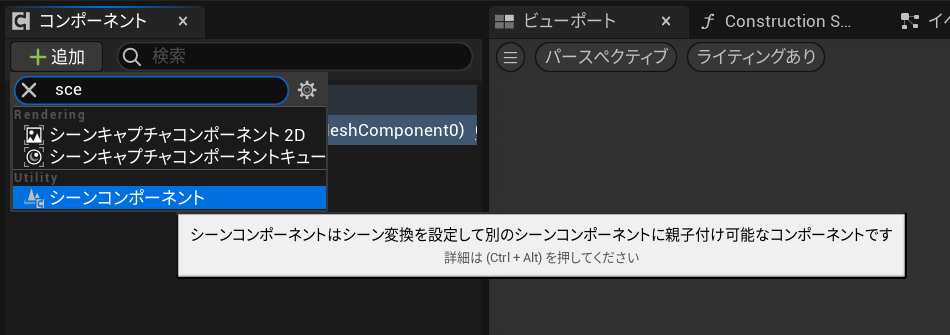

BPを開き、面の数に合わせてシーンコンポーネントを追加します。
今回は8面ダイスなので8個追加しました。
それぞれの面に合わせてシーンコンポーネントの番号と面の番号の位置に合わせます。

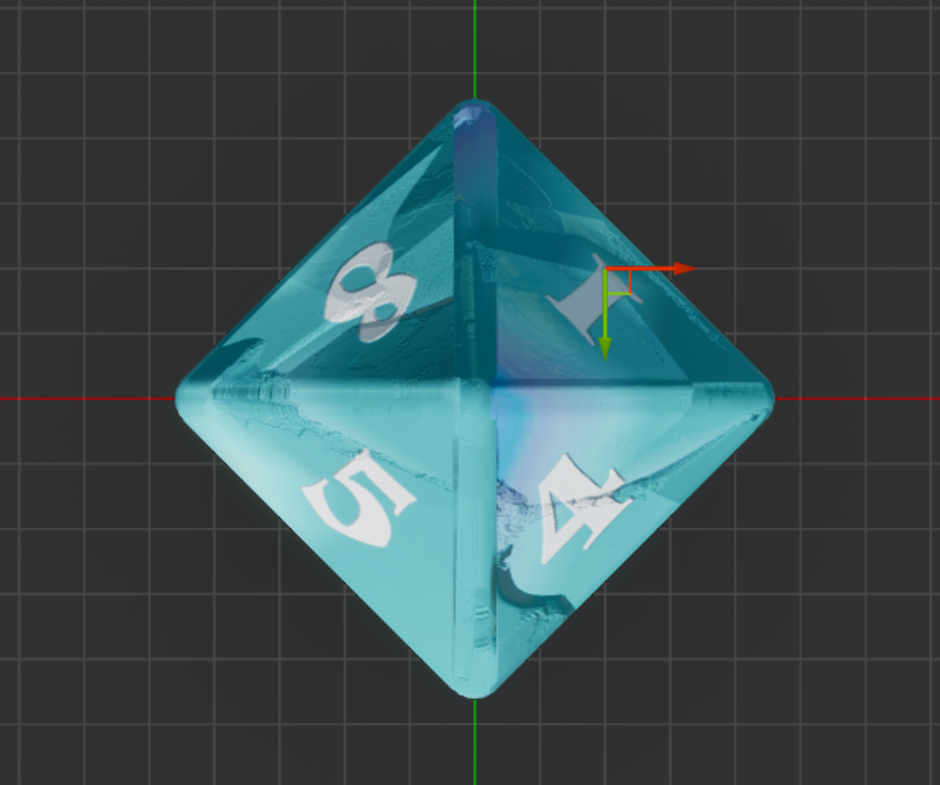

スナップツールを使いこのような位置に配置しました（シーンコンポーネントだと見づらいのでbillbordでも可）
⑤関数の作成と変数の追加

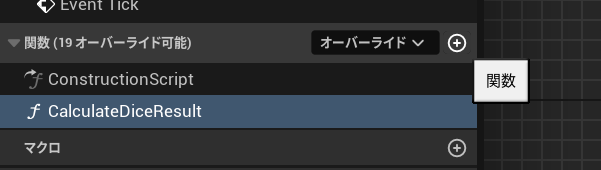

＋から、計算を行う関数CalculateDiceResultを作りました。

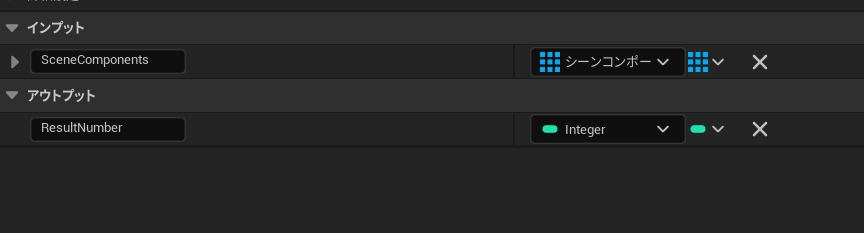

関数の入力と出力を作ります。
関数のノードを選択して詳細から以下のように設定します。
< In >
SceneComponents・・・・シーンコンポーネントの配列
< Out >
ResultNumber・・・Integer
bComplete・・・Boolean
このようになったらOKです。
次に計算に使うローカル変数を2つ作成します。
CachedHeight・・・・Float
CachedNumber・・・・Integer
⑥関数の内部実装

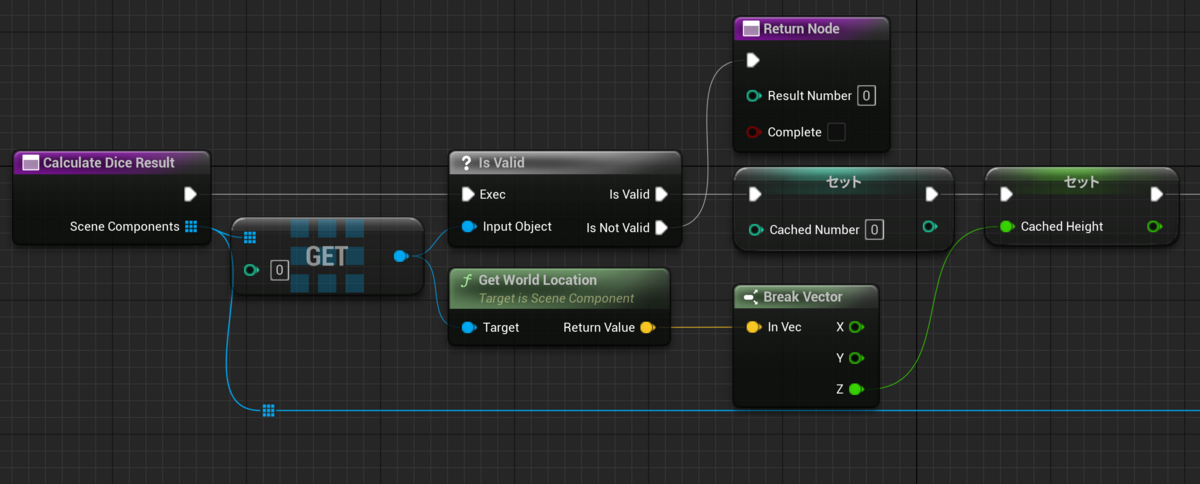

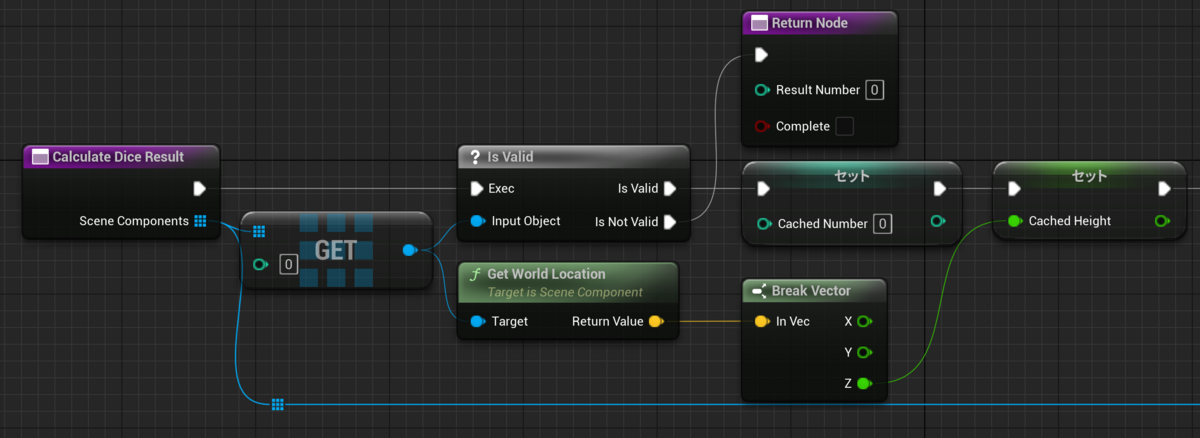

まず初期化処理を行います。
配列の先頭を取得し失敗したらそのまま処理を終了します。
成功したら0番とワールド座標における高さ情報をキャッシュします。
次に全配列を確認する処理です。
CachedHeightよりも現在のコンポーネントの高さが高いかどうか判定して
高ければそのIndexと高さをローカル変数にキャッシュします。
全配列のチェックが終わったら終了し、キャッシュされたIndex＋1を返します。
ここで1足しているのは後で解説します。
全体像はこのような形で完成です。
⑦関数を使って完成
イベントグラフに戻り↓のように組みます。

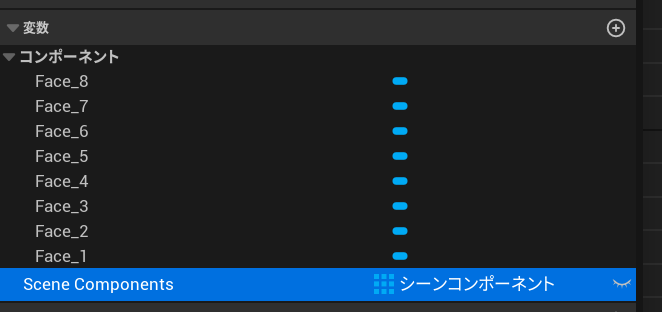

まず変数に新たにSceneComponentsを作成します。
ここにコンポーネントを登録していきます。
コンポーネントの示す数字の順番-1したIndexに登録してください。
この時配列は0から始まるのに対して実際の数字は1から始まるので、先ほどの関数では最後にそのズレ分＋1していました。
自作した関数に作成した配列を入れて結果を出力して完成です。
お疲れさまでした。
